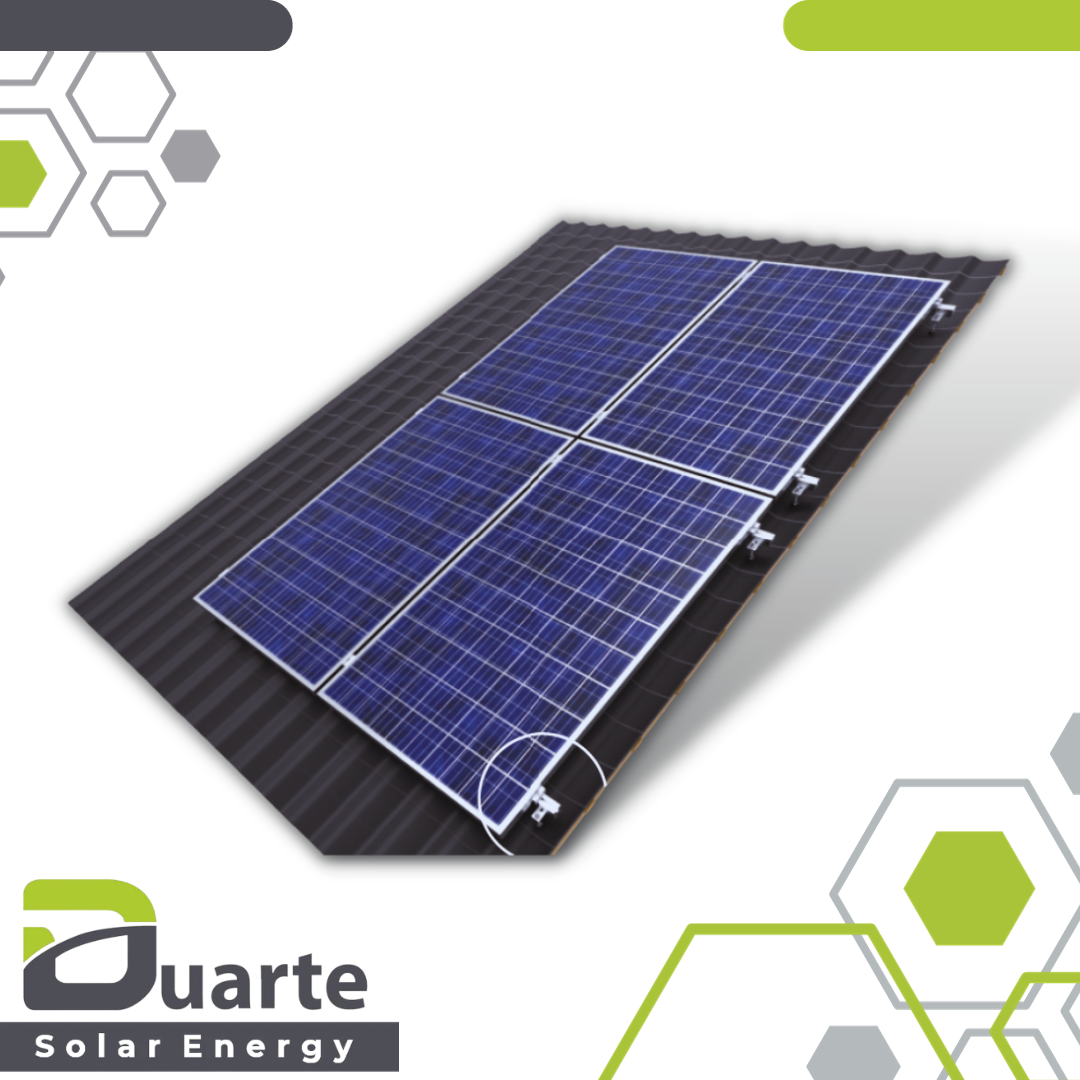

Die vorliegende Konstruktionsbeschreibung beschreibt ein vollständiges Stützsystem, das für die Montage einer beliebigen Anzahl von Solarmodulen in vertikaler Anordnung auf Schrägdächern mit Blechdachziegeln oder Wellblechdeckung geeignet ist. Die Stützkonstruktion besteht aus verschiedenen Materialien, darunter Aluminium, Edelstahl und Konstruktionsstahl, die auf Belastbarkeit getestet wurden und in Beschichtungsversionen wie Magnelis®, MagiZinc® und PosMAC erhältlich sind. Die Montage der Stützkonstruktion erfolgt mithilfe von Doppelgewindeschrauben an den Dachsparren.

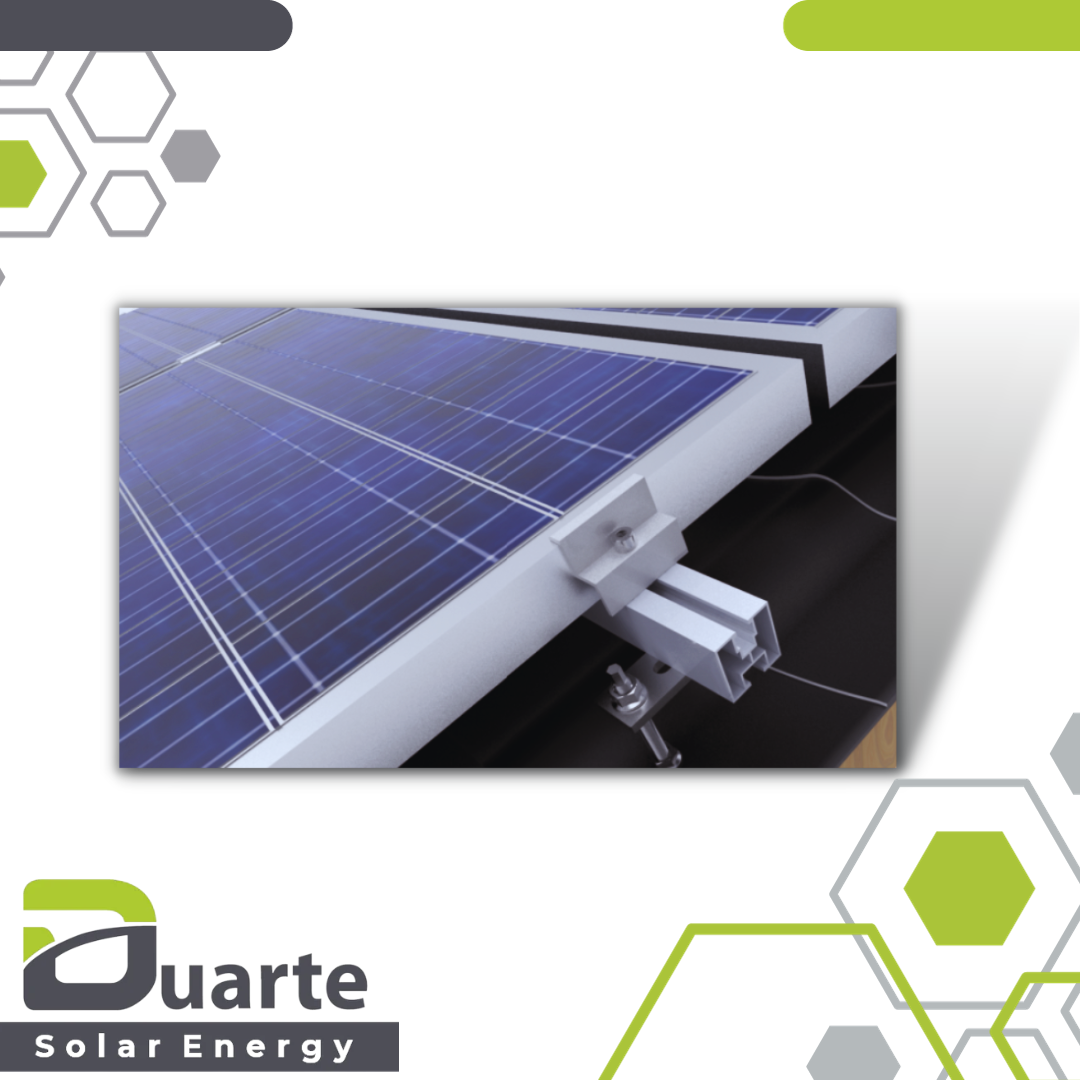

Es gibt zwei Modulanordnungsoptionen zur Verfügung: horizontal-H oder vertikal-V. Die Stützkonstruktion ist in zwei Ausführungsversionen erhältlich: Montageschiene PAL30H32 und Montageschiene CWP40H35MC. Die Unterkonstruktion ist für verschiedene Bodenbedingungen geeignet und bietet einen großen Einstellbereich der Höhe von Aluminiumprofilen in Bezug auf das Dach dank des langen Gewindeteils der Schraube. Die Position der Aluminiumprofile kann zusätzlich durch das Langloch im Adapter AD...E angepasst werden. Die Elemente aus Edelstahl und Aluminium gewährleisten eine hohe Korrosionsbeständigkeit, während die Verwendung von Aluminiumprofilen mit einem speziell profilierten Querschnitt eine hohe Stabilität der Unterkonstruktion gewährleistet. Die Doppelgewindeschrauben sind mit Gummi ausgestattet, um eine Grundabdichtung des Lochs im Dachblech zu gewährleisten.

Die Stützkonstruktion wird mit einer 10-Jahre-Garantie geliefert, die jedoch nur gültig ist, wenn alle Bedingungen der Herstellergarantie erfüllt sind. Eine Garantie- Verlängerung ist möglich.

Konstruktionsbeschreibung: Komplettes Stützsystem für die vertikale Anordnung einer beliebigen Anzahl von Solarmodulen auf Schrägdächern, die mit Blechdachziegeln oder Wellblechen gedeckt sind.

Technische Daten:

Materialien der Stützkonstruktion:
• A - Aluminium
• E - Edelstahl
• MC - Konstruktionsstahl in Beschichtung: Magnelis®, MagiZinc®, PosMAC
• Konstruktion auf Belastbarkeit getestet
• Montage mit Doppelgewindeschrauben an Dachsparren

Modulanordnung:
• Horizontal-H
• Vertikal-V

Ausführungsversionen:
• Montageschiene PAL30H32
• Montageschiene CWP40H35MC

Bodenbedingungen:
• Großer Höheneinstellbereich der Aluminiumprofile in Bezug auf das Dach durch das lange Gewindeteil der Schraube
• Zusätzliche Einstellung der Position der Aluminiumprofile durch das Langloch im Adapter AD...E
• Hohe Stabilität der Unterkonstruktion durch die Verwendung von speziell profilierten Aluminiumprofilen
• Verwendung von Doppelgewindeschrauben mit Gummi für eine Grundabdichtung des Lochs im Dachblech

Garantie: BAKS gewährt eine 10-Jahre-Garantie für die Elemente der Stützkonstruktion, sofern alle Bedingungen der Herstellergarantie erfüllt sind. Die Möglichkeit einer Garantieverlängerung besteht.
