PV-Unterkonstruktion DUARTE SOLAR BRENO_DS-V4N Keramik-Dachziegel gedeckten Schrägdächer

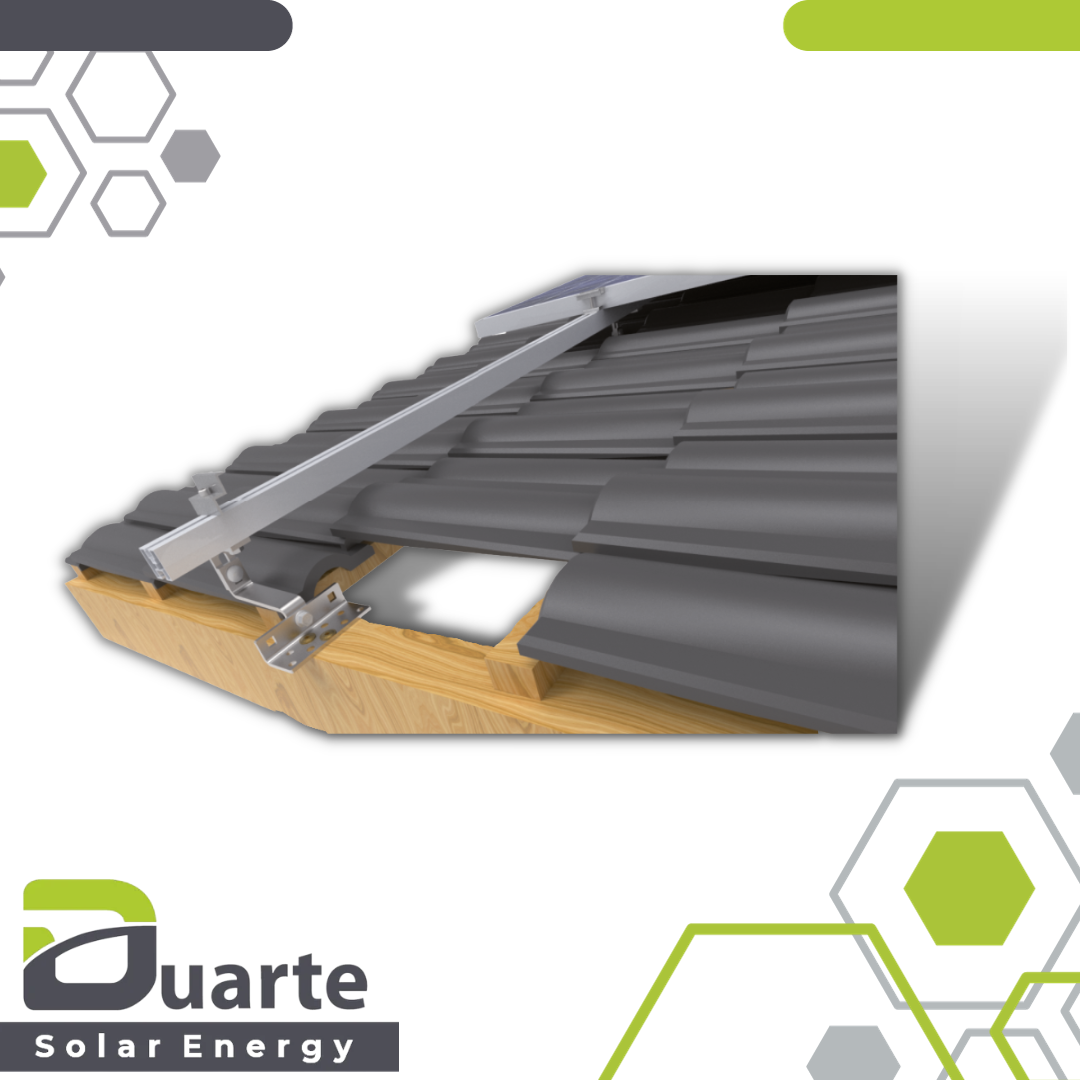

Konstruktionsbeschreibung: Vollständiges Stützsystem für die vertikale Anordnung einer beliebigen Anzahl von Solarmodulen auf Schrägdächern, die mit Keramik- oder Betondachziegeln gedeckt sind.

Technische Daten:

Materialien der Stützkonstruktion:
• A - Aluminium
• E - Edelstahl
• MC - Konstruktionsstahl in Beschichtung: Magnelis®, MagiZinc®, PosMAC

Modulanordnung:
• Horizontal-H
• Vertikal-V

Ausführungsversionen:
• Montageschiene PAL30H32
• Montageschiene CWP40H35MC

Bodenbedingungen:
• Großer Einstellbereich des Halters durch Länglöcher in jedem der drei Teile des Halters.
• Dichte Perforation im Teil, der direkt an den Sparren anliegt, gewährleistet die Möglichkeit der Einstellung des Halters und korrekte Positionierung im Verhältnis zu den Fliesen, so dass der Haken in der Mitte der darunter montierten Fliese liegt.
• Der verlängerte Mittelarm der Halter ermöglicht die Montage der Haken an den meisten auf dem Markt erhältlichen Keramik- und Betondachziegeln.
• Verwendung von Edelstahl- und Aluminiumelementen garantiert eine sehr hohe Korrosionsbeständigkeit.
• Hohe Stabilität der Unterkonstruktion durch die Verwendung von Aluminiumprofilen mit einem speziell profilierten Querschnitt.

Garantie: BAKS gewährt eine 10-Jahre-Garantie für die Elemente, die in der Stützkonstruktion enthalten sind, nur wenn alle Bedingungen der Herstellergarantie erfüllt sind. Die Möglichkeit einer Garantieverlängerung besteht.
